– A sín elmozdulása a fix sarunál a megállás előtti pillanatban –0,55 mm, közvetlenül a megállás után 0,69 mm, majd a lengés lecsillapodása után a statikus teher hatására 0,50 mm volt. A megállás pillanatában a hosszirányú lengés 0,69–(–0,55) = 1,24 mm volt. A fékezés hatására bekövetkező legnagyobb elmozdulás 0,69–0,50 = 0,19 mm-rel volt nagyobb, mint a statikus teher hatására bekövetkező elmozdulás.
A 12–15. ábrákból megfigyelhető, hogy a mozdonyok statikus terhének hatására a híd a mozgó saru – Dombóvár – felé mozdult el mintegy 1,1–1,8 mm-t. Amikor a fékezőerő a mozgó saru irányába hatott, akkor a fékezőerő hatására bekövetkező elmozdulásnövekmény jelentősen, mintegy 1,2–1,8 mm-rel növelte a statikus teher által előidézett hosszirányú elmozdulást (12., 13. ábra). Amikor a mozdonyok a fix saru – Budapest – felé fékeztek, akkor a hirtelen fékezőerő által létrehozott elmozdulásnövekmény csökkentette a statikus teher által keltett elmozdulást (14., 15. ábra). A megállás pillanatában kialakuló lengésből származó elmozdulás csak 0,2–0,5 mm-rel volt nagyobb, mint a statikus teherből származó elmozdulás.

Fékezés a pincehelyi hídon

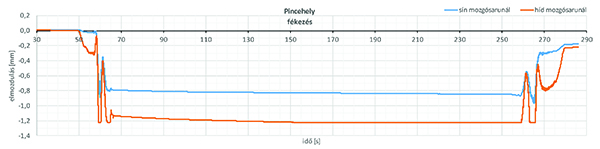

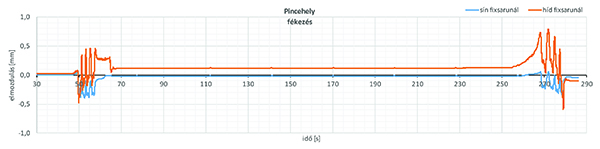

A 16–19. ábrák feltüntetik azokat az el­mozdulásdiagramokat, amelyeket akkor mértünk, amikor a mozdonyok intenzív fékezéssel a hídon álltak meg. A 16., 17. ábrák azt mutatják, amikor a mozdonyok a fix saru felől haladtak fel a hídra, 65 s mérési időnél megálltak, majd menetirányváltással szintén a fix saru irányába haladtak le. A megállás pillanatát mutatja a 17. ábra. Itt a híd hosszirányú lengése 0,32–0,04 = 0,27 mm volt. A fékezés hatására a fix sarunál a híd ágyazathatároló lemeze 0,79 mm-t távolodott a hídfőhöz erősített ágyazathatároló lemeztől, a mozgó sarunál pedig 1,23 mm-t közeledett a hídfőhöz rögzített ágyazathatárolóhoz. A híd elmozdulása a fékezőerő irányába, tehát a mozgó saru, azaz Dombóvár felé következett be. A sín a mozgó sarunál 0,98 mm-t, a fix sarunál pedig 0,40 mm-t mozdult el a hídfőhöz erősített ágyazat­határolóhoz viszonyítva.

A 18., 19. ábrákon az látható, amikor a mozdonyok a mozgó saru felől haladtak fel a hídra, 20 s múlva megálltak, majd a fix saru irányába haladtak le. A megállás pillanatában a híd hosszirányú lengése 0,81–0,56 = 0,25 mm volt (19. ábra). A híd ágyazathatároló lemeze a fix sarunál 0,93 mm-t távolodott a hídfőhöz erősített ágyazathatároló lemeztől, a mozgó sarunál pedig 1,16 mm-t közeledett a hídfőhöz rögzített ágyazathatárolóhoz.
