A lemezességi szám a szemcse köré rajzolt hasáb legkisebb (v) és közbenső (s) méretének hányadosával, azaz v/s alapján minősít. A vizsgálat résrostával készül, amelynél a réstávolság a vizsgált minta felső szemnagyságának (Di) fele (Di/2).
A szemalaktényező a szemcse köré rajzolt hasáb legnagyobb (h) és legkisebb (v) méretének hányadosával, azaz h/v alapján, a szabvány szerint a szemhosszúság (L) és szemvastagság (E) arányával minősít L/E >3 határértékkel. A vizsgálat a szabvány szerint kialakított tolómérővel készül.

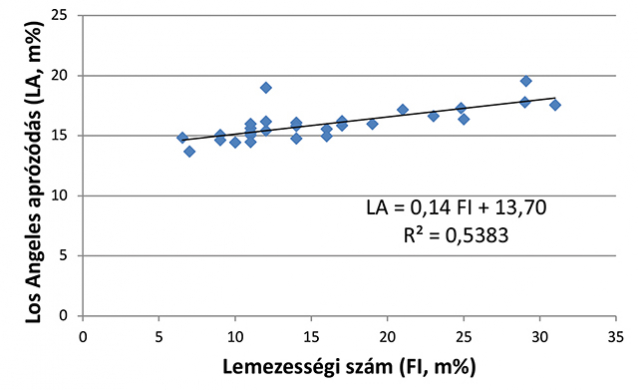

Vasúti ágyazati kőanyagokra vonatkozó vizsgálati eredmények mind a lemezességi szám, mind pedig a szemalak tényező esetében jól mutatják, hogy a halmazban a lemezes szemek mennyisége hogyan változtatja meg a Los Angeles és a mikro-Deval aprózódás értékét (4. ábra).

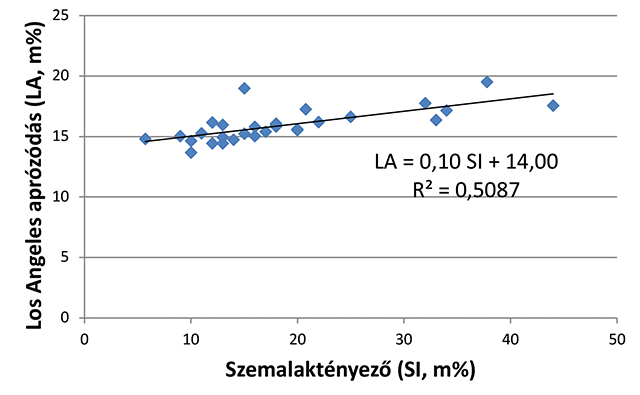

Az összefüggések jól mutatják, hogy a lemezes szemalakú szemek jelenléte növeli a Los Angeles aprózódás mértékét (5. ábra). A regressziós összefüggések meredekségének figyelembevételével az FI, illetve az SI 10 m%-os értékéhez viszonyítva már a 20 m%-os lemezesség közel 12%-os növekedést eredményez a Los Angeles aprózódási veszteségnél.

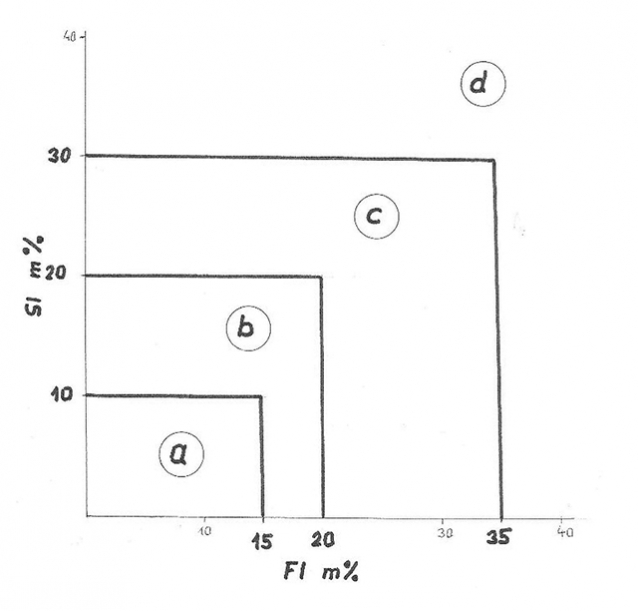

Az ágyazati kőanyag megfelelőségére vonatkozó MÁV-utasítás előírja a lemezességi szám és a szemalaktényező vizsgálattal történő megadását. A termék szemalak-tulajdonságainak értékelése az ágyazati kőanyag termékszabványában megadott határértékek figyelembevételével a 6. ábrán megadott határértékek szerinti besorolással lehetséges. A szemalak jellemzése így egyetlen, a mezőt reprezentáló betűjellel adható meg.

Vasúti ágyazati kőanyagok sorozatvizsgálatának eredményei alapján javasoltuk, hogy a halmaz szemcsealakjának hatását a Los Angeles vizsgálattal meghatározott aprózódással szembeni ellenállás értékénél a lemezességi szám és a szemalaktényező együttes értékével vegyük figyelembe. Javaslatunk szerint:
LA = f (FI + SI)
A vasúti ágyazati kőanyag viselkedésének megítélésére, a termékszabványban előírt vasúti Los Angeles, valamint a vasúti mikro-Deval vizsgálat sem foglalkozik a szemalak hatásával.
