Az első magyar, műanyag szállal erősített és füvesített villamospálya (2. rész) – A szegedi 2-es és 3-as villamosvonal

2015 / 3. szám | Új megoldások
Szegeden a 2-es villamosvonal teljes hosszában, 2025 vfm hosszban CDM-QTrack rendszerben kiépített, kétvágányú füvesített, öntözött kialakítású, melyben 3 db füvesített kitérő és 2 db mikroszál-erősítésű beton pályalemezes kitérő lett kiépítve műanyag georács erősítéssel (TENSAR SS 100). A kis sugarú ívekben a pályagerendákba épített sínkenők üzemelnek. Az ívekben csikorgást gátló felhegesztése történt. Az előző részben a tervezésre helyeztük a fő hangsúlyt, ezúttal a vonalakat és a megvalósult szerkezeteket mutatjuk be.



A gerenda-keresztmetszeteket az Euro­cod szerinti méretezési eljárással csökkentettük, az összekötő elemek helyét és magassági elhelyezését, valamint anyagát és méreteit is a külföldi példákhoz képest megváltoztattuk, így jelentősen tudtuk csökkenteni a költségeket és a kivitelezési időt. Ezzel a változtatással a hatékony szivárgóhálózat a vágánytengelyben is kiépíthetővé vált. A csapadékvizet a szivárgóba a gerendák alá 2 m-enként beépített DN 50 KPE csövekkel vezettük át a szélső vágányzónákból és a pályatengely felől. A kész pályaszerkezetet az 5. és 6. ábrán mutatjuk be.

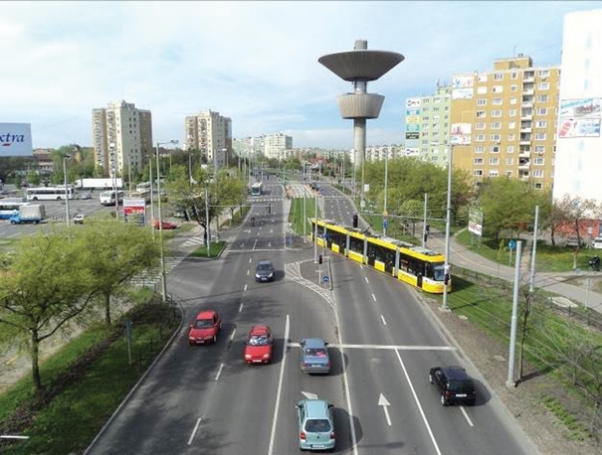

5. ábra. Szeged 2-es villamosvonal füvesítéssel és közúti burkolattal

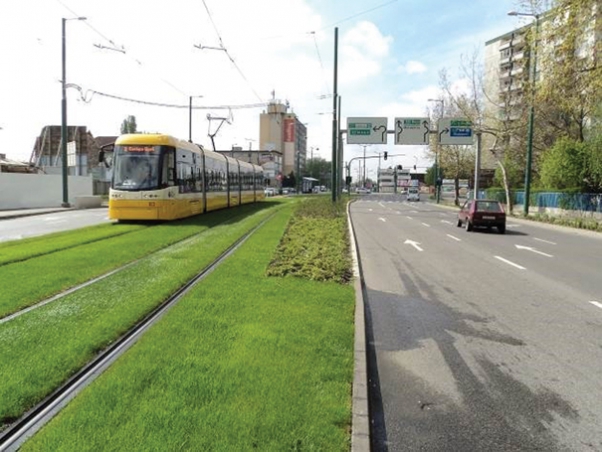

6. ábra. Szeged 2-es villamosvonal füvesített kialakítása

Az egységes megjelenés miatt a kitérőket is füvesített kivitelben készítettük (7., 8. ábra).

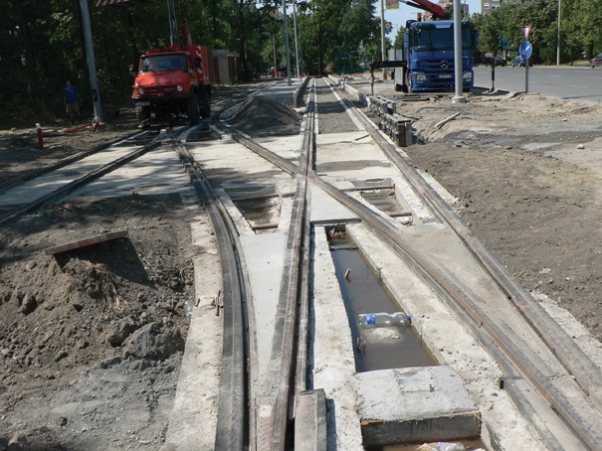

7. ábra. A 2-es villamos füvesíthető kitérője humuszolás előtt

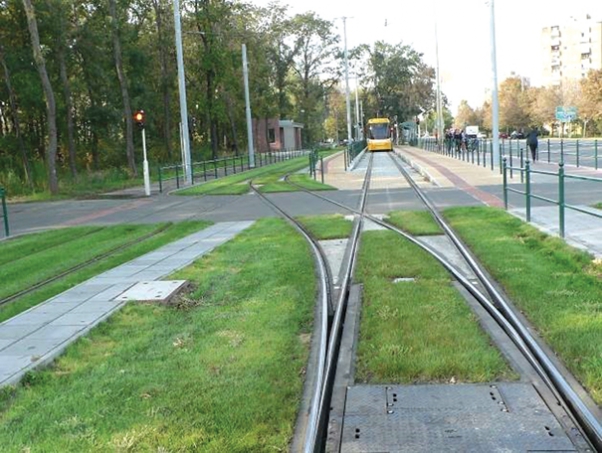

8. ábra. A 2-es villamosvonal füvesített kitérője

A cikk folytatódik, lapozás:« Előző123Következő »

Irodalomjegyzék

  • British-Adopted European Standard: Fibres for concrete. Polymer fibres. Definitions, specifications and conformity, Standard BS EN 14889-2:2006 (2006).
  • Japan Society of Civil Engineers (1985): Method of test for flexural strength and flexural toughness of SFRC, Japan Concrete Institute.
  • The Concrete Society UK (2003): Technical Report No. 34, The Concrete Society UK.
  • RILEM TC 162-TDF (2003): Test and design methods for steel fibre reinforced concrete. Materials and Structures, Vol. 36. pp. 560–567.
  • Juhász Károly Péter: Mikro és makro szintetikus szálakkal készített beton próbatestek vizsgálata. Építés-Építészettudomány, 2014, 42:(1-2) pp. 57–71.
  • A Nagy Törés 2012.
  • http://szt.bme.hu/files/juhasz/labor/BME_The_big_crack_2012.pdf
  • The Big Crack 2 – European fibres
  • http://szt.bme.hu/files/juhasz/labor/European%20fibers_ENG_email.pdf
A teljes cikket megtalálja a folyóirat 2015 / 3. számában.
