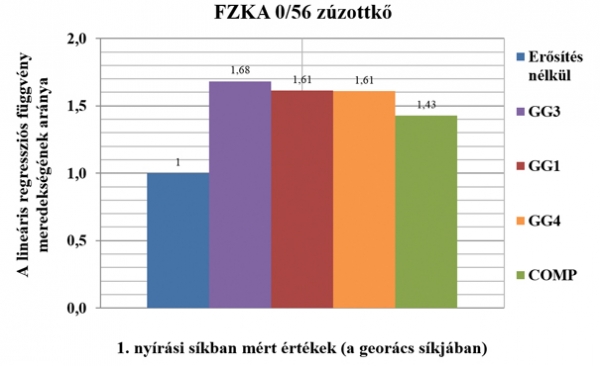

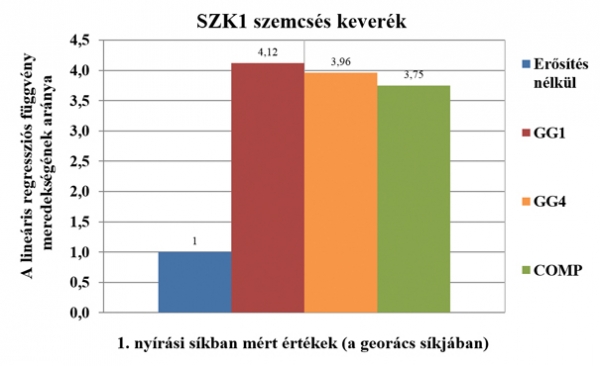

A 8–9. ábra a 0/56 zúzottkő és az SZK1 anyagokra adja meg az 5…40 mm keretelmozduláshoz tartozó lineáris regressziós függvény meredekségének arányát a georács síkjában.

Ahogy már korábban is említettük, és a 4. ábrán is látszik, az alkalmazott szemcsés anyagok szemszerkezete, szemeloszlási görbéje különbözik, így az erősítetlen belső nyírási ellenállásuk is eltér. Valószínűsíthetően éppen emiatt, az interlock hatás segítségével kialakuló georács-szemcsés anyag kompozit a vasúti ágyazati zúzottkő esetében sokkal nagyobb kiterjedésű (6. ábra), viszont a 0/56 zúzottkő esetében csak minimális javulás volt látható 10 cm-re a georács síkjától, az SZK1 szemcsés keverék esetében viszont ez a kompozit réteg biztosan keskenyebb sávban terjed ki, mint 10 cm, a második nyírási síkban javulás már nem volt észrevehető. A megállapítás az eddigiekhez hasonló, a hasonló nyílásméretű georácstermékek nagyon hasonló eredményeket adtak, szignifikáns különbségek nem adódtak. A georács-kompozit termék vizsgálata során pedig mind a 0/56, mind pedig az SZK1 anyagok esetén 10% körüli csökkenést észleltünk a belső nyírási ellenállásban, ami logikus, hiszen a geotextília csökkenti a beékelődés lehetőségét, viszont a csökkenés nem olyan mértékű, hogy a georács-kompozit alkalmazását ne javasoljuk.

Konklúzió és további kutatás

A vizsgálatsorozattal az volt a célkitűzésünk, hogy megállapítsuk a georács és a szemcsés anyag között a megfelelő inter­locking kialakulásához szükséges geo­rács-paramétereket. Mindezt laboratóriumi, többszintes nyíróláda segítségével végeztük, ami megfelelőnek bizonyult a belső nyírási ellenállás, mint az interlocking hatás indikátorának kimutatására a szemcsés anyagok különböző szintjein.
A vizsgálat alapján megállapítható, hogy a georács vagy georács-kompozit esetében nem a gyártási technológia vagy egyéb más csomópontokkal összefüggésbe hozható paraméterek határozzák meg azok teljesítőképességét, sokkal inkább a megfelelő nyílásméret kiválasztása. Jövő­beli kutatási terveink közé tartozik, hogy a bemutatott szemcsés anyagokat (főként a kevésbé vizsgált 0/56 és SZK1) bővített nyílásméret-tartományba tartozó geo­rá­csok­kal is megvizsgáljuk, hogy pontosabb ajánlást tehessünk a nyílásméret helyes kiválasztásával kapcsolatban.
