Felépítmény

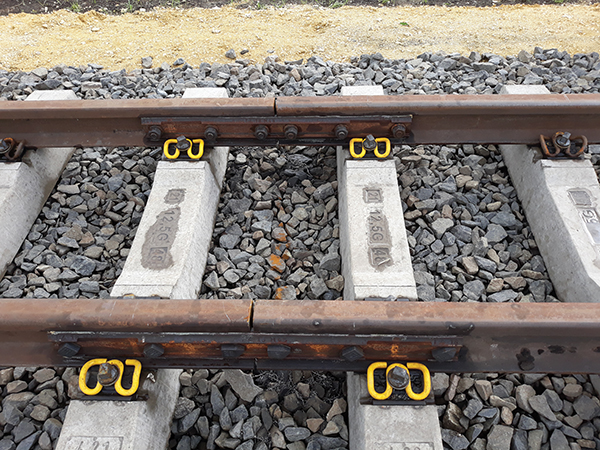

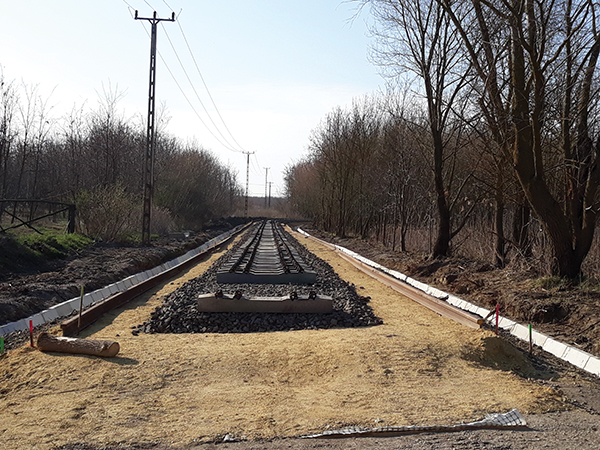

Az elbontott „i” rendszerű, talpfás felépítmény helyére Imremajor és Csisztafürdő között a teljes hosszon 48-as rendszerű sínekből, 12,5 GF-W rendszerű kisvasúti vasbeton aljakból rugalmas SKL 14 leerősítéssel 36 cm vastag zúzottkő ágyazattal, hagyományos kivitelben épült meg a kisvasút felépítménye (8. és 9. ábra).
Mivel a 12,5 GF-W jelű kisvasúti vasbeton alj 48 kg/fm rendszerű sínekkel történő alkalmazására nincs előírás, készült egy szakértői tanulmány, amelyet a Budapesti Műszaki Egyetem Út- és Vasútépítési Tanszéke készített „Kisvasúti betonaljak ágyazati ellenállásának meghatározása és a 760 mm nyomtávolságú, MÁV 48 rendszerű felépítmény erőjátékának számítással történő igazolása” címmel [4].

Az elkészült szakvélemény meghatározta a 48-as rendszerű sínekkel és 12,5 G aljakkal kialakított felépítményi rendszernél:

• az alkalmazható sínhosszakat, amely szerint egyenesben és R ≥250 m sugarú ívek esetén 21 m-nél hosszabb síneket nem szabad alkalmazni, R <250 m sugarú íveknél a megengedhető sínhossz 20 m, kis sugarú ívekbe csak megfelelően hajlított ívsínek építhetők be;
• az aljtávolságot (R ≥400 m sugarú ív esetén 65 cm, R=400 m-nél kisebb sugarú ívekben 60 cm);
• az ágyazatváll szélességét a körívsugár függvényében;
• a kapcsolódó fektetési hézagtáblázatokat.

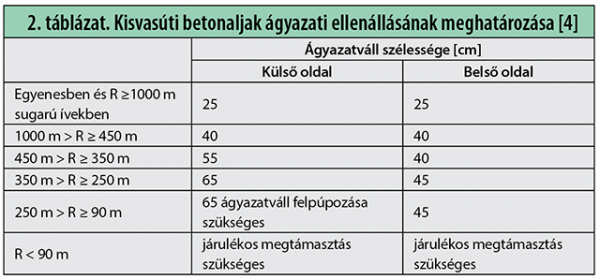

Az ágyazatváll szélességét a körívsugár függvényében 12,5 GF-W aljakkal épített vágányokon a 2. táblázat tartalmazza.

Ezen feltételek mellett a műszaki leírásban meghatározottak alapján az aljtávolság egyenesben és R ≥400 m sugarú ív esetén 65 cm, R=400 m-nél kisebb sugarú ívekben 60 cm. Az aljak legkisebb hossza 1,50 m. A kis sugarú ívekben nyombővítést alkalmaztak nyombővített betonaljak beépítésével.

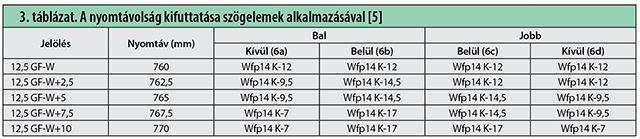

A nyomtávolság kifutását a különböző nyomtávtartó szögelemek alkalmazásával érik el (3. táblázat).

Ezek az alapnyomtávolságon (760 mm) felül 2,5 mm-es lépcsőkkel maximum 10 mm-es nyombővítést tesznek lehetővé (+2,5; +5; +7,5; +10 mm).

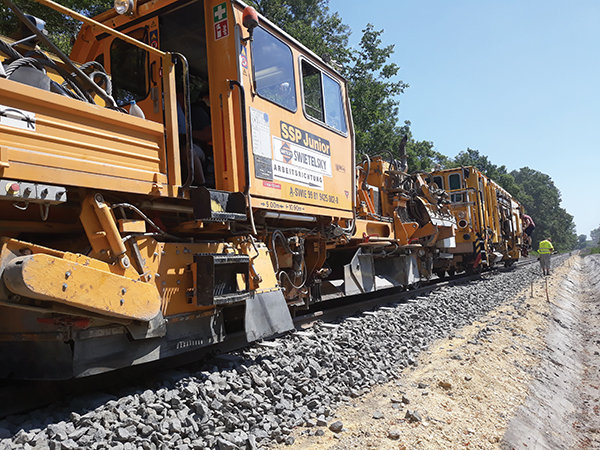

 A vágány gépi szabályozását az átépítési munkák után, a teljes hosszon 2021 júniusában végezték kisvasúti géplánccal, amely egy aláverőből és egy ágyazatrendezőből áll (10. ábra).

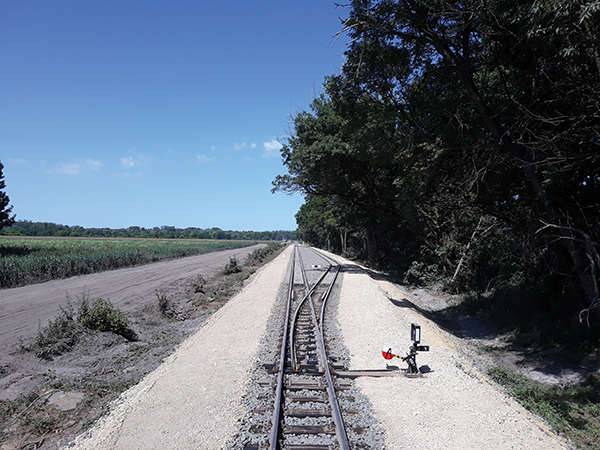

A beruházás során öt csoportkitérő épült be: Imremajorban a kiágazási 1. számú kitérő; Táska elágazáson két csoport- és Csisztafürdőn két csoportkitérő (11. ábra).

Valamennyi kitérő a VAMAV Z48-760-1:9 jelű gyártmánya, 16,81 m hosszú, rugalmas 48-as rendszerű, 1:9 hajlású, terelési sugaruk R=100 m, a váltók kézi állításúak, forgó lapos váltójelzővel felszereltek.
