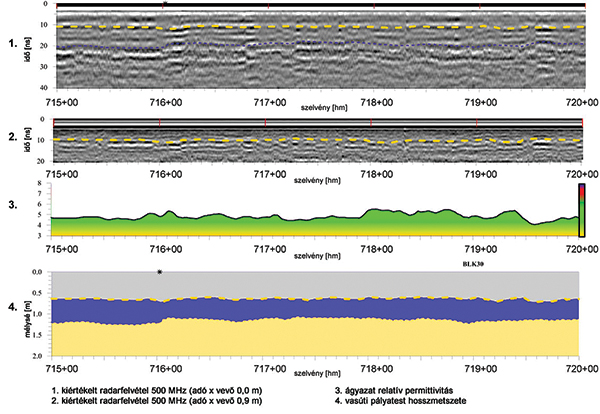

Ezen túlmenően a kiértékelt pályaszakaszt kvázi homogén blokkokra osztották, ahol azonos vagy közel azonos kivitelezési minőségi jellemzőket feltételeztek. A hossz-szelvényeken feltüntették a kiértékelt radargramokat, az ágyazati relatív permittivitást, továbbá az átdolgozott 2D ábrákat (3. ábra).

2016-os első éves mérés

A referenciamérést követő egyéves mérés [6] már közel a 1,5 éve forgalom alatt lévő átépített pálya alépítményi változásait volt hivatott vizsgálni, melyre – a teljes összehasonlíthatóság érdekében – a kiinduló állapottal azonos körülmények között került sor. Az éves mérés az alépítmény rétegződéseinek, relatív permittivitásának és terepi mérésének feldolgozása mellett kiterjedt a detektálható geotextília 2015/2016 viszonylatában bekövetkezett helyzeti változásának elemzésére is, melyből az alépítményi tükör változását lehet követni.

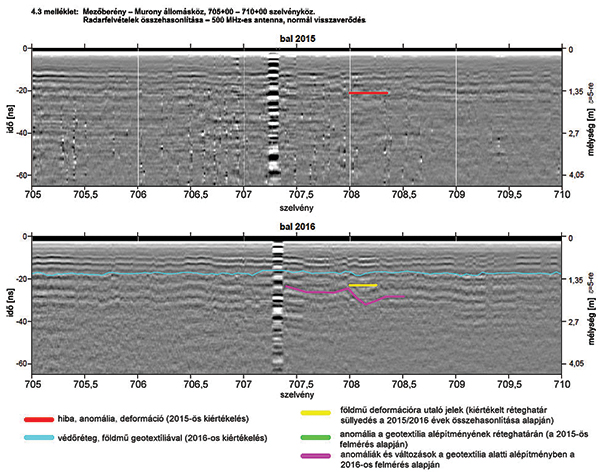

A radargramokon piros vonallal feltüntették a már 2015-ben tapasztalható anomáliákat, illetve kék vonallal a 2016. évi mérés alapján a reflexiós szalagokról érkező visszaverődések szerint a földmű változásait. Jelölték azokat a helyeket, ahol a 2015/2016. évi eredmények összehasonlításával nem zárható ki a geotextília benyomódása a földműbe (sárga vonallal), illetve lila színnel azokat a részeket, amelyek a 2015/2016. évi mérésnél változást mutattak az alak- (bemélyedés) és in­ten­zitásváltozásoknál (4. ábra). Ezek az elváltozások utalhatnak a földműben egy esetleges hiba kialakulására.

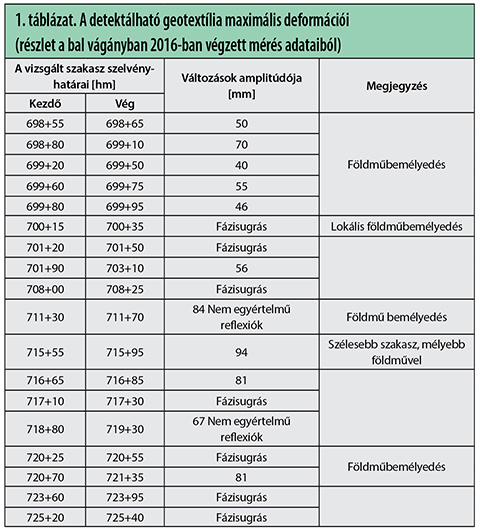

A 2016-os kiértékelt mérések a kezdő referenciaméréssel összevetve helyenként változást mutattak a nem szőtt geotextília síkjának helyzetében (1. táblázat), azonban ezek az alkalmazott mérési módszer érzékenységének és mérési ismételhetőségének a határán belül mozogtak. A viszonylag újonnan átépített alépítménynél a kapott eredmények reálisak, jelentős változások, kivitelezésből eredő hibák nem voltak felfedezhetőek.
