Síndiagnosztikai vizsgálati adatok elemzése

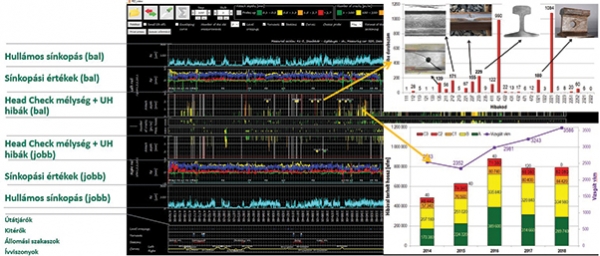

Társaságunk a mérővonati, valamint a kézi műszeres vizsgálatok magas színvonalú elvégzése mellett kiemelt hangsúlyt fektet az egyes mérőrendszerek által szolgáltatott vizsgálati adatok feldolgozására, elemzésére, különböző vizsgálati jelentések készítésére, amelyek a több évre visszanyúló hibaadatbázisok birtokában szemléletesen rávilágítanak a változási trendekre, és gyors áttekintést tesznek lehetővé egy adott vonal, pályaszakasz vagy régió általános állapotáról. Ennek az elemzési tevékenységnek a támogatására 2019-ben kifejlesztettünk egy irodai szoftvert, amely adott pályaszakasz valamennyi síndiagnosztikai nyers vizsgálati adatainak egy felületen történő megjelenítését teszi lehetővé (akár többévi eredmény egymásra helyezésével), kiegészítve a megjelenítést a szükséges infrastruktúraadatokkal (17. ábra). E szoftver segítségével szakértőink komplex képet kapnak a vizsgált vonalrész síndiagnosztikai szempontú állapotáról, amelynek áttekintése után a további elemzésekhez szükséges hibalisták, valamint a Páter (pályafenntartási tervező és döntéssegítő rendszer) szakértői rendszer részére történő minősített adatok (importfájlok) generálhatók.

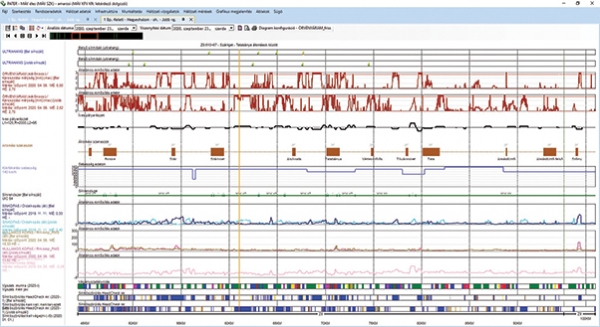

A szakértői kiértékelések és elemzések elvégzését követően minden síndiagnosztikai vizsgálati adatot a megfelelő minősítési elvek szerint (minősítési osztály, kategória, minősítési hossz) betöltünk a Páter rendszerbe. A Páter felülete már országos szinten elérhető minden illetékes pályafenntartásban dolgozó szakember számára, amelyben már nemcsak a síndiagnosztikai adatok, hanem minden más al- és felépítményi mérési eredmény is elérhető (például vágánygeometriai eredmények, űrszelvénymérési eredmények, alépítmény-diagnosztikai adatok stb., valamint minden rendelkezésre álló infrastruktúra-adat), amelyeket tetszőleges diagramkonfigurációban előhívhatunk (18. ábra). A szakértői rendszer lehetőséget biztosít további tetszőleges mérési rendszerek felvételére, és adatainak kezelésére, például georadaros eredmények, felsővezeték-mérés eredményei.

Jövőbeni fejlesztési irányok

A bemutatott sínvizsgálati módszerek és eszközök teljes mértékben megfelelnek a síndiagnosztikával szemben támasztott követelményeknek és napjaink korszerű technikájának. Mindezek mellett azonban szükséges folyamatosan figyelemmel kísérni az egyes szakterületek fejlődési irányait, és az abban rejlő lehetőségeket kiaknázni. A számítástechnika és méréstechnika fejlődésével már megvan annak a lehetősége, hogy az ipar más területén alkalmazott és bevált módszereket a síndiagnosztikai vizsgálatokban is alkalmazzuk. A jövőben nagy potenciál lehet, többek között, a fázisvezérelt ultrahangos vizsgálati technológia vasúti környezetbe történő adaptálásában, amellyel már több cég konkrét technikával jelentkezett.
Egy általános célú, fázisvezérelt ultrahangos vizsgálóberendezéssel egy tesztvizsgálat erejéig már megismerkedtünk, amelynek során nagy károsodási mélységű Head Check hibával terhelt, 1,70 m hosszúságú tesztsín vizsgálatát végeztük el. E vizsgálat regisztrátumáról látható egy részlet a 19. ábrán, amely nagyon szemléletesen kimutatta a Head Check repedéseket, kvázi visszaadva azok futófelületen látható rajzolatát.

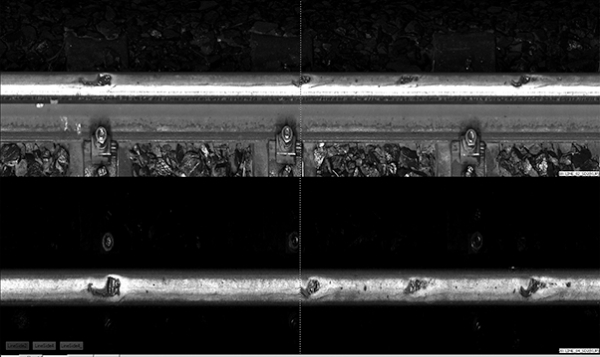

A MÁV KFV Kft.-nél a síndiagnosztikai szolgáltatások színvonalát az ultrahangos vizsgálatot kiegészítő videokamera-felvételek automatikus kiértékelésének fejlesztésével is igyekszünk emelni. Sínszálanként két-két lineáris kamera alkalmazásával a sínek felületén szabad szemmel is jól látható hibák automatikus felismerése, azaz a futófelületi sínhibák kimutatására specifikált videoinspekciós rendszer kifejlesztése a kitűzött cél (20. ábra). A felismerőrendszer jelenleg tesztelési és fejlesztési fázisban van, amelynek során a fő kihívást a kiválasztott tesztszakaszokon elvégzett elemzések alapján a valós felületi sínhibák megtalálási valószínűségének emelése jelenti az egyéb nem sínhiba jellegű téves felismerések arányának minimalizálásával.

A roncsolásmentes vizsgálati módszerek fejlesztése mellett egyes kutatási témák kidolgozása és felkarolása is rendkívül fontos lenne néhány témakörben, mint például:
– az érintkezési feszültségek, feszültségcsúcsok vizsgálata sín-kerék kapcsolatnál, numerikus modellezés, geometria, anyagminőségek figyelembevételével és pályaoldali paraméterek alapján;
– dinamikus igénybevételek hatása (hullámos sínkopás, kivölgyelődött hegesztés, lapos kerék stb.);
– sín-kerék anyagok törésmechanikai jellemzőinek (repedésképződés és terjedéssel kapcsolatos vizsgálatok) összehangolása, hőmérsékletfüggés elemzése.
Összefoglalás
A cikk célja a vasúti sínek ron­cso­lás­mentes vizsgálatának, legfontosabb módszereinek és eszközeinek bemutatása. E komplex rendszer elsődleges feladata a forgalombiztonság garantálása, a síntörések megelőzése az egyes sínhibák minél korábbi fejlődési stádiumban történő kimutatásával. A síndiagnosztikai tevékenység hatékonysága a korszerű és megbízható vizsgálóeszközök alkalmazása mellett a rendszerességben rejlik. A vizsgálatok periodikussága lehetőséget biztosít az egyes sínhibák fejlődési ütemének megfigyelésére, amely információk nélkülözhetetlenek a hosszú távon gazdaságos, életciklusköltségeket tekintve optimális sínkarbantartási stratégia felépítéséhez egy vasúttársaságnál.
Amennyiben az olvasó eljutott e sorokig, köszönetemet fejezem ki, hogy megtisztelt az idejével, és bízom benne, hogy sikerült némi betekintést adni a sínek világának ezen igen izgalmas szeletéből, talán még azok számára is, akik napi szinten találkoznak e tevékenység valamely szegmensével.
