A vasúti zúzottkő ágyazati kő­anyagok aprózódásának diszkrét elemes modellezése

2019 / 6. szám | Új megoldások
Jelen cikkben – az előző számban megjelent hasonló témájú tanulmány folytatásaként – egy új irány lehető­ségeit mutatjuk be. Diszkrét elemes módszerrel hoztunk létre egy új modellt, mellyel távlati célunk, hogy párhuzamot találjunk a laboratóriumi méréseink és az újonnan létrehozott DEM modell között. A számtalan modellezési lehetőség között, a korlátozott lehetőségeink miatt, főleg a szimuláció megismerésére és az esetleges kutatási irányok felfedezésére, nem pedig a távlati célként meghatározott két teljesen különálló módszer azonosítására helyeztük a hangsúlyt.

Eredmények

A 8. ábrán a feltüntetett „parallel bond”-ok (a képeken a piros vonalak jelzik) a ciklusszám növekedésével fokozatosan megszűnnek, vagyis a makroszemcsék mikroszemcsékké esnek szét, másképp megfogalmazva: a makroszemcsék aprózódnak.
Első közelítésként (a laboratóriumi vizsgálatok eredményeinek figyelembe­vétele nélkül) a szimulációnk 1960. ciklusa környezetébe tehető az az állapot, ami a valóságos viselkedés határát jelentheti. Tehát eddig a pontig tudnánk a valóság­ban a halmazt összenyomni. Eddig a ciklusszámig készítettük el a terhelési diagramokat az alábbi paraméterekre a ciklusok száma függvényében (9–10. ábrák):

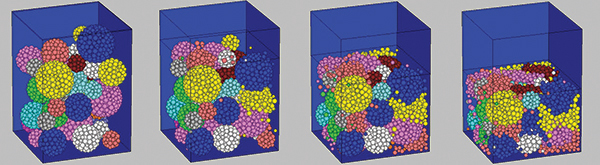

6. ábra. A fokozatos összenyomódás, amely során a szemcsék aprózódnak

  • az ödométeres terhelés vízszintes ter­helőlapjának pozíciójának kezdeti értéke 26,5 mm);
  • függőleges normálfeszültség (a terhelő­lapon ébredő feszültség);
  • hézagtényező (számítása a geo­tech­ni­ká­ban megszokott módon történik, azaz a viszonyítási térfogatra vonatkoztatva a levegő és a szemcsék térfogataránya).

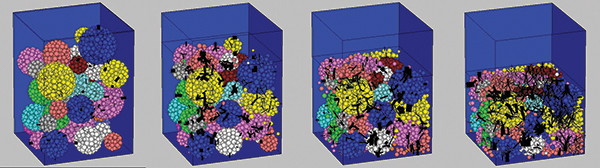

7. ábra. A szemcse-szemcse és a szemcse-fal érintkezési kapcsolatokban („contact bond”-okban) fellépő érintkezési erők

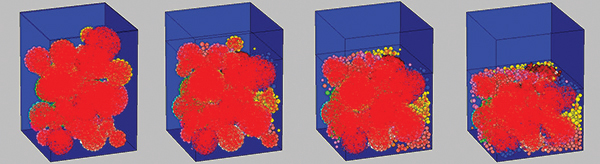

8. ábra. A mikroszemcsék közötti kapcsolatokban („parallel bond”-okban) fellépő érintkezési erők

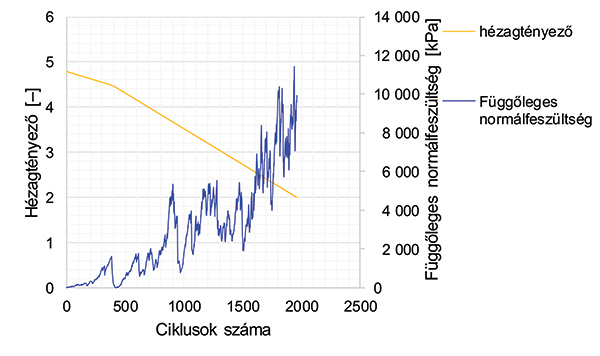

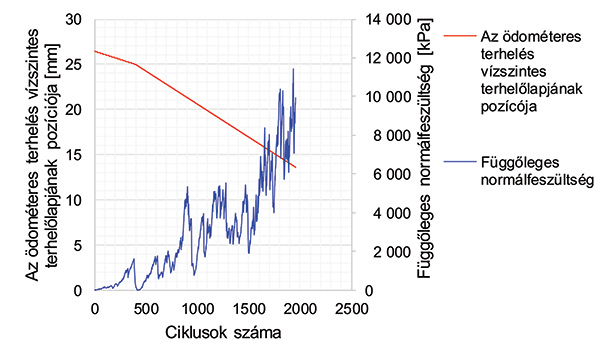

9. ábra. Terhelési diagram 1.

10. ábra. Terhelési diagram 2.

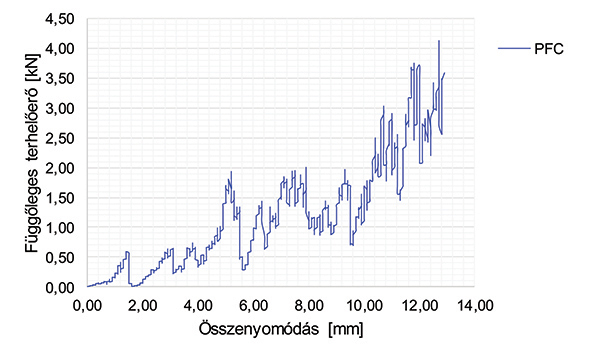

A 11. ábrán a függőleges terhelőerő nagyságát ábrázoltuk a minta összenyomódásának függvényében (erre a típusú ábrázolásra a laboratóriumi mérésekkel való összhang miatt volt szükség).
A 9–11. ábrákon bemutatott terhelési görbéket tanulmányozva érdekes megfigyelni, hogy a hézagtényező a kezdeti 4,8-as értékről az 1960. ciklusig 2,0 értékre csökken. Mind a 4,8, mind a 2,0 nagyságú hézagtényező egy valós környezetben irreális, viszont megjegyezzük, hogy ebbe a szoftver beleszámolta a mikroszemcsék közötti levegő térfogatát is, ami természetesen a valóságban nem igaz.

11. ábra. Terhelési diagram 3.12. ábra. Terhelési diagram 4.

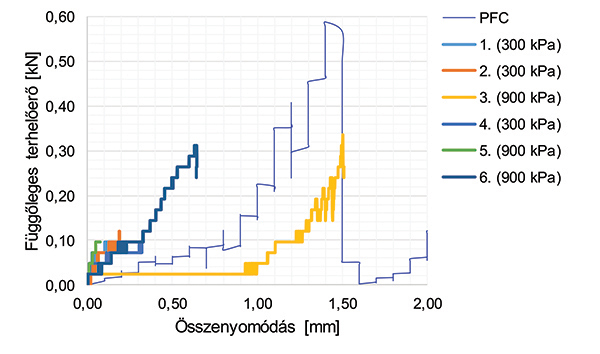

A 9. és 11. ábrákon az látható, hogy a szimuláció szerint az 1960. ciklusnál kb. 12,9 mm az összenyomódás, ami a valóságban egy kezdeti 25,6 mm magas, zúzalékkal teli tégely esetében még mindig irreális mértékű. Emiatt szükség van a 6 laboratóriumi mintára vonatkozó mért eredményekre is, amelyeket a 12. ábrára rajzoltunk fel. Az ábra jobb oldalán a minta számát, és zárójelben a hozzá tartozó egyirányú (függőleges) nyomás értékét tüntettük fel.
