Tovább »Síndilatációs készülékek elhagyásának hatása (2. rész) – Hosszirányú mozgások járműterhek hatására Edilon rendszerű pályaátvezetés esetén
Összefoglalás
Vizsgálatainkat eddig összesen három, Edilon sínkörülöntéses felépítményű hídon végeztük el:
- A szolnoki Zagyva-hídon, annak eredményeit a Sínek Világa 2017. évi 1. és 2. számában részletesen bemutattuk.
- A Keleti-főcsatorna hídján Hajdúszoboszlónál.
- A Nádor–Sárvíz-csatorna hídján Rétszilasnál.
A Nádor–Sárvíz-csatorna hídja egyvágányú, ortotróp pályalemezes, szélrács nélküli, kéttámaszú rácsos tartó. Az acélszerkezet hossza 48,00 mm. A híd előtt és után síndilatációs készülékek vannak beépítve. A vizsgálatokat és az eredményeket részletesen a Győri Közlekedéstudományi Konferencián, 2019. március 22-én ismertettük, itt – összefoglalás céljából – csak a szélsőértékeket közöljük.

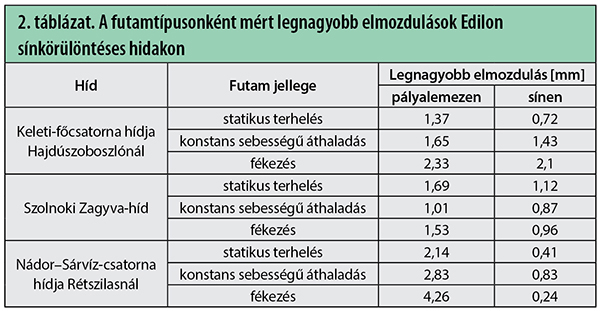

A három hídon végzett vizsgálataink alapján az egyes futamtípusoknál kapott legnagyobb elmozdulásokat a 2. táblázat foglalja össze.
A 2. fejezetben bemutatottak alapján az MSZ EN1991-2:2006 szabvány ágyazatátvezetéses hidak esetében meglehetősen nagy tartományon belül ad meg hosszirányú mozgásokra vonatkozó határértékeket, ágyazatnélküli hidaknál pedig külön kell előírni a határértékeket. Mérési adatainkkal ez a tartomány pontosítható. Az eredmények a pálya-híd kölcsönhatás modellezésénél használhatók fel.
Köszönetnyilvánítás
A Keleti-főcsatorna hídján a vizsgálatok előkészítését és végrehajtását dr. Mansour Kachichiannal, a BME Hidak és Szerkezetek Tanszék adjunktusával és Ugró Lászlóval, a BME Út és Vasútépítési Tanszék laboránsával végeztem, munkájukat ezúton megköszönöm. Köszönetet mondok továbbá Molnár Imre Máténak, a NIF Nemzeti Infrastruktúra Fejlesztő Zrt. projektvezetőjének, valamint Takács Dezsőnek, az RV2020 Konzorcium konzorciumi műtárgyreferensének, akik lehetővé tették a mérések végrehajtását.
Irodalomjegyzék
- MSZ EN 1991-2:2006 Eurocode 1: A tartószerkezeteket érő hatások, 2. rész: Hidak forgalmi terhei. Magyar Szabványügyi Testület.
- MÁV Zrt. (2009.) D. 12/H. Utasítás, Hézagnélküli felépítmény építése, karbantartása és felügyelete.
- Magyar Államvasutak D54 sz. Építési és pályafenntartási műszaki adatok,előírások I. kötet. Közlekedési Dokumentációs Vállalat, Budapest,
- 1986.
- Dr. Liegner Nándor – Papp Helga: Pályamérések a szolnoki vasúti Zagyva-hídon 1. rész. Statikus járműterhekből kialakuló hosszirányú mozgások. Sínek Világa, 2017/1.11–16. o.
- Dr. Liegner Nándor – Papp Helga: Pályamérések a szolnoki vasúti Zagyva-hídon 2. rész. Dinamikus járműterhekből kialakuló hosszirányú mozgások. Sínek Világa, 2017/2. 19–22. o.
- Liegner N., Kormos Gy., Papp H. (2015.): Solutions of omitting rail expansion joints in case of steel railway bridges with wooden sleepers. Periodica Polytechnica, Vol. 59, No. 4, 2015, DOI: 10.3311/PPci.8169 pp. 495–502.
- Liegner Nándor – Papp Helga: Járműterhek hatására bekövetkező hosszirányú mozgások a Nádor–Sárvíz-csatorna hídján Rétszilasnál. Közlekedéstudományi Konferencia, Győr, 2019. 03. 21-22. ISBN 978-963-8121-86-8.
- Major Zoltán (2012.): A vasúti híd és vágány kölcsönhatása. Sínek Világa 2012/5, 24–27. o.
