A vasúti ágyazati kőanyagokra vonatkozó termékszabványban 200 mm átmérőjű és 400 mm hosszúságú acéldobba 5000–5000 g 31,5–40 és 40–50 mm szem­nagy­sá­ghatárú részhalmazból 10 000 ± 100 g össztömegű vizsgálati próbahalmaz hoz 2,0 ± 0,05 l víz hozzáadásával kell a vizsgálatot végezni. A dobot 14 000 ± 10 fordulattal kell megforgatni. A vizsgálat eredménye a vasúti mikro-Deval aprózódás (MDERB), amely az 1,6 mm alá aprózódott szemek tömegének és a próbahalmaz kezdeti tömegének hányadosaként tömeg%-ban adja meg a vizsgált minta kopásállóságát:

(tömeg%),
ahol
m az 1,6 mm-es szitán fennmaradt anyag tömege grammban.
A 31,5/50 mm szemnagyságú ágyazati kőanyagok vizsgálatát ezért a termék­szabvány, az MSZ EN 13450:2003 számú szabványban adott vizsgálattechnikai utasítás szerint kell végezni, ahol a szemnagysághatárú mintán belül csak a részhalmazok arányára van előírás. Fontos megjegyezni, hogy ezt a vizsgálatot nem „mikro-Deval”, hanem „vasúti mikro-De­val” megnevezésű vizsgálatként kell kezelni.

A kőzetfizikai vizsgálatok eredményei

Mindkét forgódobos aprózódási vizsgálatnál a vizsgálattechnikai kérdések elemzésénél a figyelem a vizsgálati minták szemalakjának hatására terelődött. Ugyanis a szabványokban megfogalmazott előírások a vizsgálati minták kialakításánál a halmazt alkotó szemcsék szemalakjával nem foglalkoznak. A termékállandósági vizsgálatok eredményeinek érékelése azonban ráirányította a figyelmet a vasúti ágyazati kőanyagoknál is a szemalakra.

Egy-egy bányahely vasúti ágyazati kőzetanyagának rendszeres alkalmassági vizs­­gálata azt az eredményt mutatta, hogy mind a Los Angeles-vizsgálattal meghatározott szilárdsági, mind pedig a vasúti mik­ro-Deval vizsgálattal meghatározott hatásállósági tulajdonságjellemző a vizsgálati minta szemalakjának függvénye. Kimutatható, hogy:

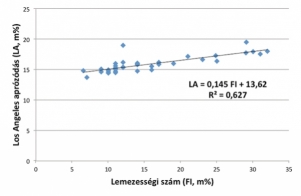

LARB = f (FI)

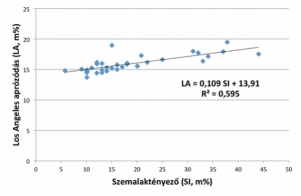

LARB = f (SI)

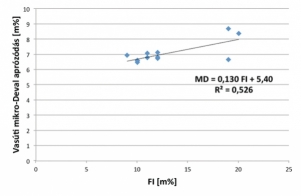

MDERB = f (FI)

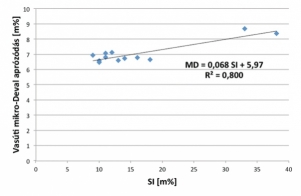

MDERB = f (SI)
