Tovább »A vasúti sín-kerék kapcsolatban kialakuló sínfeszültségek vizsgálata
Az érintkezési pontban fellépő maximális érintkezési feszültség (p0) a 10. képlet alapján számítható általános módon.
ahol:
F: a kerékerő [N],
a: a körvonal ellipszis fél nagytengelyének hossza [mm],
b: a körvonal ellipszis fél kistengelyének hossza [mm].

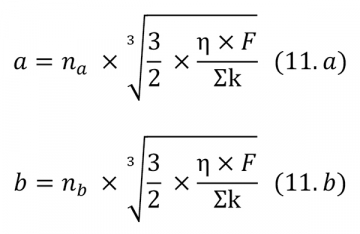

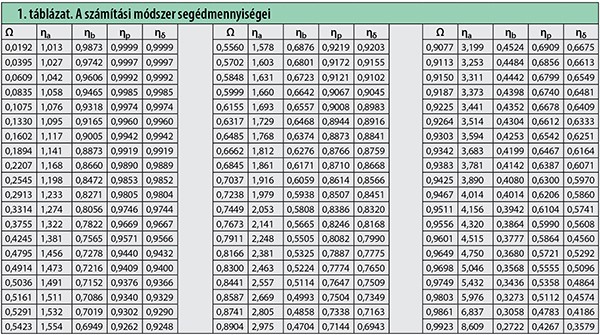

A körvonal ellipszis fél tengelyeinek hossza a 11. a) és b) képlet segítségével határozható meg. A képletben szereplő na és nb segédmennyiségek a korábban bevezetett Ω segédmennyiség függvényében az 1. táblázatból vehetők ki. A táblázat értékei között lineáris interpoláció alkalmazandó az Ω érékének megfelelően.
Az 1. táblázat értékei segítségével meg tudjuk határozni a Hertz-féle feszültség maximumát a 12. képletnek megfelelően közvetlenül is, illetve az érintkező testek rugalmas deformációja miatt azok bekövetkező közeledését is a 13. képlet alapján. A képletekben alkalmazott jelölések megegyeznek a korábbiakkal.
Irodalomjegyzék
- [1] Lichtberger B. Track Compendium, Eurailpress Tetzlaff-Hestra GmbH & Co. KG, Hamburg, 2005
- [2] Esveld C. Modern Railway Track. MRT-Productions, Zaltbommel, 2014.
- [3] Dr. Kazinczy L. A kerék-sín között fellépő Hertz-féle érintkezési feszültség vizsgálata közúti vasúti felépítmények esetében. Műszaki Szemle, 2000, https://epa.oszk.hu/00000/00028/00005/pdf/musze_EPA00028_2000_09_10_012-016.pdf
- [4] Ponomarjov SzD. Szilárdsági számítások a gépészetben – 3. kötet. Budapest: Műszaki Könyvkiadó; 1965.
- [5] Faber G és munkatársai. Hegesztett szerkezetek. Budapest: Műszaki Könyvkiadó; 1964.
- [6] Havlicek G, Kartnig G, Klapper G. Kombination von Eigenspannungen und betrieblichen Spannungen in einem Kranlaufrad – Combination of residual stresses and operational stresses in a crane wheel, https://www.logistics-journal.de/proceedings/2018/4751/havlicek%202018.pdf. Letöltve: 2023.04.30.
- [7] Horváth R.Nagygépes karbantartási munkák tapasztalatai. XIX. Közlekedésfejlesztési és beruházási konferencia. Bükfürdő, 2018, https://vtl.ktenet.hu/download.php?edid=1865. Letöltve: 2023.04.30.
