Épületfelügyeleti rendszer

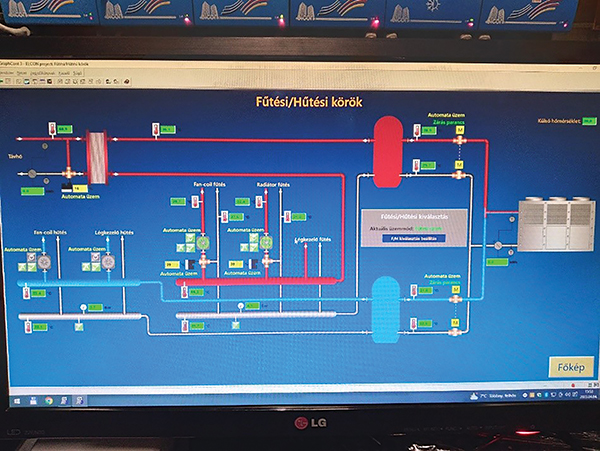

Minden komolyabb épületgépészeti rendszerhez tartozik egy szabályozástechnika is, amely az épületgépészeti elemeket felügyeli és irányítja (8. ábra).
Ebben az a rendkívüli, hogy nincs két egyforma épületgépészeti hálózat, így csak egyedileg készített szoftverrel lehet kezelni az egyes elemeket. Az alkalmazás Visual SCADA/HMI segítségével készült, aminek SQL szerverkapcsolata is van. Természetesen ez az alkalmazás szerzői joggal védett. A szoftver – VPN-en keresztül – elérhető távolról is a kezelés megkönnyítése érdekében. További különlegessége az épületgépészeti és szabályozástechnikai rendszernek, hogy a tavaszi és őszi átmeneti időszakokban is kiszolgálható a termikus komfort.

Kivitelezési nehézségek

Az épületgépészeti berendezések és szerkezetek kivitelezése során felmerültek nehézségek, hiszen a szakipari munkák egymásra épülnek és egymástól függenek. Ilyenek voltak például a következők:

• A fűtési vezeték közel kettő évig nem üzemelt, így a vezetékekben lerakódások keletkeztek. Ennek eltávolítására az volt a megoldás, hogy a próbaüzem alatt a szűrőket és iszapleválasztókat folyamatosan figyelemmel kísértük és szükség esetén tisztítottuk.

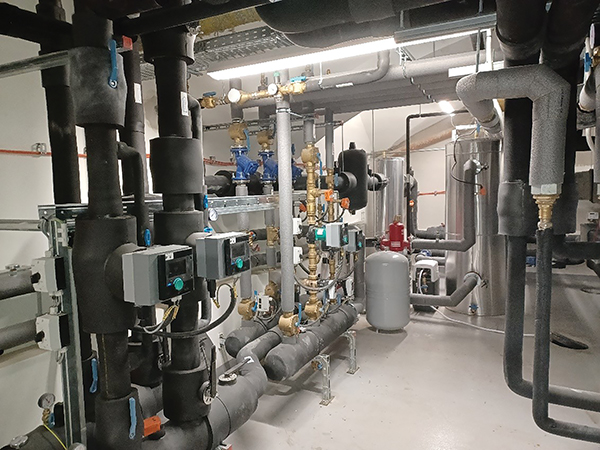

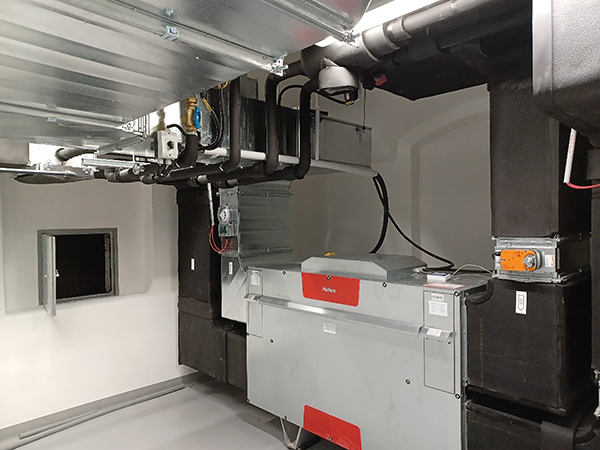

• Figyelmeztettük a kivitelezőt, hogy a lezáratlan gépészeti vezetékek végeit elpiszkolódás ellen védeni kell. Ez nem mindig történt meg, ennek most az lett a következménye, hogy a kiszolgálóhelyiségek légkezelőjében (9. és 10. ábra) a befúvószűrő (F7 finomszűrő) már eltömődést (nyomásemelkedést) mutat. Természetesen ezt a vállalkozó garanciálisan cseréli.

Javaslat az üzemeltetéshez

Az üzemeltetésnél az egyik alapvető szempont a termikus komfort biztosítása, a másik a gazdaságos üzemeltetés, azonban ezek szemben állnak egymással. További nehézséget okoznak a következők:

• a benn lévő személyek hőérzete szubjektív;
• átmeneti időszakban egyszerre lép fel hűtési és fűtési igény;
• adott helyiségen belül eltérő termosztáthőmérséklet- (Fan-coil, illetve befújt levegő) beállítás.

A fenti nehézségekből az következik, hogy a fűtési és hűtési rendszer hőmérséklet szempontjából „szétszabályozódik” és „energiagyilkosság” lesz, hiszen a tér egyik pontján lévő lehűtött levegő a tér másik részén felmelegítésre kerül. Ez hőmérséklet szempontjából 2-4 °C-ot is jelenthet, ami az energiapazarláson túlmenően termikus diszkomfortérzetet is okoz. Ezt elkerülendő, a komforttérben dolgozókkal és az üzemeltetőn egységesen befújt és a termosztátokon beállított hőmérsékleti koncepció a megoldás.

Villamosenergia-ellátás

Általánosan elmondható, hogy a teljes munkára hatással vannak a közbeszerzési eljárás kötöttsége/„szabadsága”, a MÁV Zrt. üzemeltetőinek jogos elvárásainak való megfelelés kettőssége, a tervezés lezárása és a megépítés közötti műszaki előírás- és utasításváltozások érvényre juttatásának kezelése.
A közbeszerzési eljárásban meghatározott munkákon túl, az üzemeltetőnek a munkaterületet érintő, de azokhoz közvetlenül nem tartozó feladatokat kezelnie kellett, igazodva a vállalkozó határ­idő-rendszeréhez, amelyekhez munkaerő-, eszköz- és anyagszükséglet is társult. Teljes felújítás esetén ez nem merült volna fel.

KUC épületvillamossági tervezési összefoglaló

A tervezési munka kezdetét állapotfelmérés és a helyszín részletes feltárása előzte meg. Az állapotfelmérésben és az üzemelő rendszer megismerésében nagy segítséget nyújtottak az üzemeltetői tapasztalatok, információk. A rendelkezésre álló információk alapján sor kerülhetett a villamos szakági koncepció kidolgozására.
A koncepció kialakítása során bizonyossá vált, hogy a terület részére független táplálást kell kiépíteni a megnövekedett teljesítményigény kiszolgálása érdekében. A megnövekedett teljesítmény zömében az utas-, illetve a dolgozói komfort növeléséből tevődik ki.

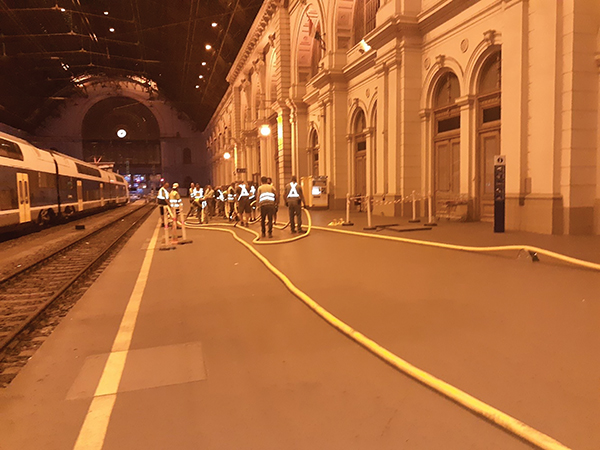

Az utascentrumot tekintve a villamosenergia-ellátási koncepciójaként a kéttranszformátoros táplálású rendszer mellett született döntés. A kéttranszformátoros táplálás a jobb terhelésmegosztás és tartalékképzés miatt fontos, ennek segítségével az újonnan kiépült rendszer nagy üzembiztonsággal képes üzemelni. A táplálókábelek a tápforrás és az elosztóberendezések között alépítményben haladnak. Új nyomvonal kiépítésére nem volt lehetőség, ezért a kábelek behúzását megelőzően az alépítményrendszer precíz felmérésére és feltárására volt szükség. Rendkívüli nehézséget okozott, hogy a Keleti pályaudvar meglévő alépítmény-hálózata igencsak telített, és a nagy keresztmetszetű kábelek behúzását tekintve ez megnehezítette az elvégzendő feladatot.
