Alagútfalazatok termikus vizsgálata (4. rész) – Tartószerkezeti elemzés

2024 / 1. szám | Napjaink munkái
Cikkünk első három részében [1–3] sorra vettük azokat az elméleti és gyakorlati ismereteket, amelyek birtokában az alagútfalazatok felmelegedésének számítása elvégezhető. Ezekre az ismeretekre támaszkodva cikkünk negyedik részében a mindennapi gyakorlatban a tartószerkezeti elemzés elvégzésére alkalmazható, egyszerű lehetőségekkel foglalkozunk. Cikkünkben bemutatjuk a hatások és ellenállások számításának módját, különös tekintettel a gátolt alakváltozások okozta kényszerigénybevételek meghatározására.

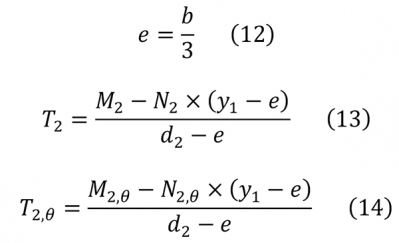

A tübbing ellenőrzését követően az elemek csavarkapcsolatának ellenőrzését is el kell végezni. Ezek a kapcsolatok nyomatékbíróan vannak kialakítva kétsoros csavarelrendezés mellett. Az alkalmazott számítási modell a nyomaték irányától függően mindig csak az egyik csavarsort veszi figyelembe, ahogy az a 9. és 10. ábrán is látható. A modell alapján a nyomaték hatására a fuga megnyílását kell figyelembe venni, ami miatt a nyomóerő nem a teljes felületen adódik majd át, csupán annak a csökkentett méretű, b szélességű felületén. Ezt a b szélességet dr. Széchy Károly könyve [4] szerint 6 cm-re lehet felvenni. Ha a nyomaték a felső szélső szálban okoz nyomást, akkor a 9. ábra szerinti elrendezés alapján lehet meghatározni a csavarsorban ébredő T2 húzóerő értékét, ami teherbírási határállapotban (szobahőmérsékleten) a 13. képlet alapján számítható, míg tűzhatás során a 14. képlet alapján. A b szélességen megoszló nyomóerő külpontossága a 12. képlet szerint határozható meg.


ahol:
T2: a csavarsorra ható húzóerő teherbírási határállapotban,
T2,θ: a csavarsorra ható húzóerő tűzhatás során, θ hőmérséklet esetén,
M2: a keresztmetszetre ható hajlítónyomaték teherbírási határ­álla­pot­ban,
M2,θ: a keresztmetszetre ható hajlítónyomaték tűzhatás során, θ hőmérséklet esetén,
N2: a keresztmetszetre ható nyomóerő teherbírási határállapotban,
N2,θ: a keresztmetszetre ható nyomóerő tűzhatás során, θ hőmérséklet esetén. Geometriai mennyiségek: a 9. ábra szerint.

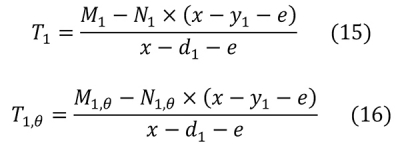

Ha a nyomaték az alsó szélső szálban okoz nyomást, akkor a 10. ábra szerinti elrendezés alapján lehet meghatározni a csavarsorban ébredő T1 húzóerő értékét, ami teherbírási határállapotban (szobahőmérsékleten) a 15. képlet alapján számítható, míg tűzhatás során a 16. képlet alapján. A b szélességen megoszló nyomóerő külpontossága a 12. képlet szerint határozható meg.

ahol:
T1: a csavarsorra ható húzóerő teherbírási határállapotban,
T1,θ: a csavarsorra ható húzóerő tűzhatás során, θ hőmérséklet esetén,
M1: a keresztmetszetre ható hajlítónyomaték teherbírási határ­állapotban,
M1,θ: a keresztmetszetre ható hajlítónyomaték tűzhatás során, θ hőmérséklet esetén,
N1: a keresztmetszetre ható nyomóerő teherbírási határállapotban,
N1,θ: a keresztmetszetre ható nyomóerő tűzhatás során, θ hőmérséklet esetén. Geometriai mennyiségek: a 10. ábra szerint.
