Nagy sebességre alkalmas előfeszített vasbeton keresztalj (1. rész) – Igénybevételek számítása

2021 / 6. szám | Új megoldások
Az előfeszített vasbeton aljak tervezésével foglalkozó szakirodalmat hazánkban utoljára 1965-ben adtak ki. A Műszaki Könyvkiadó Vasúti betonaljak [1] című könyve foglalta össze az adott kor technológiai és szabályozási szintjén fellelhető ismereteket. A technika fejlődése, a szabályozási háttér megváltozása, valamint a nagyobb sebességű vasúti pályák hazai létesítése megkövetelte a betonaljak fejlődését. Ez azonban a szakirodalomban nem volt érzékelhető. Jelen tanulmányban a témával kapcsolatos hazai szakirodalomban tapasztalható hiányt szeretném pótolni.

A nyíróerők számítására az UIC-ajánlás [5] nem tér ki. Ha nem vesszük figyelembe a teherelosztó szélesség hatását, úgy a nyíró igénybevétel a síntalp alatt átadódó terhelés felével egyezik meg. A síntalp alatt ható terhelés értéke az 21. képlet alapján

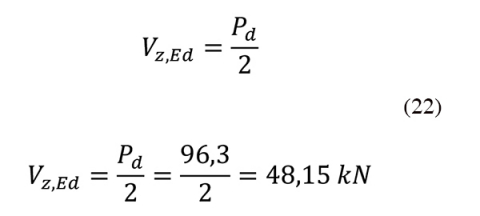

A síntalp alatt ható terhelés alapján a nyíró igénybevétel biztonság javára közelítő értéke a 22. képlet alapján számítható:

A végeselemes modellezés lehetőséget ad arra is, hogy a nyomatéki ábrák mellett a nyíróerőábrákat is meghatározhassuk, és elemezhessük a különböző paraméterek változása esetén.

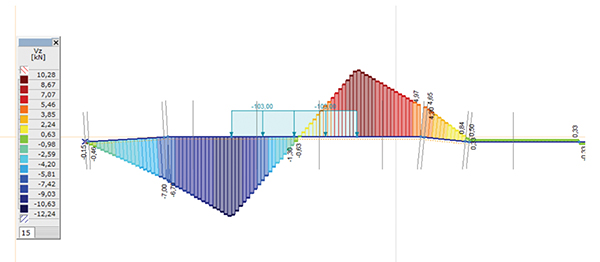

17. ábra. Nyíró­erő­ábra C=0,05 N/mm3 ágyazási tényező ese­tén meg­felelően alá­vert alj feltételezé­sé­vel külpontos terhelés mellett

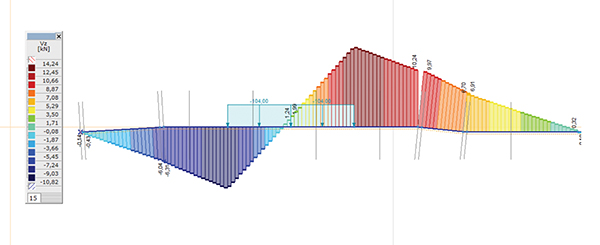

18. ábra.Nyíró­erő­ábra C=0,05 N/mm3 ágyazási tényező esetén fellovagolt alj feltételezésé­vel külpontos terhelés mellett

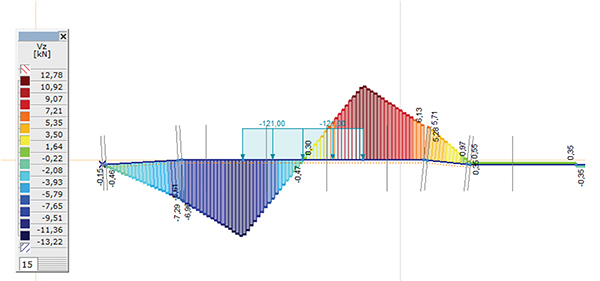

19. ábra. Nyíró­erő­ábra C=0,20 N/mm3 ágyazási tényező esetén megfelelően alávert alj feltételezésé­vel külpontos terhelés mellett

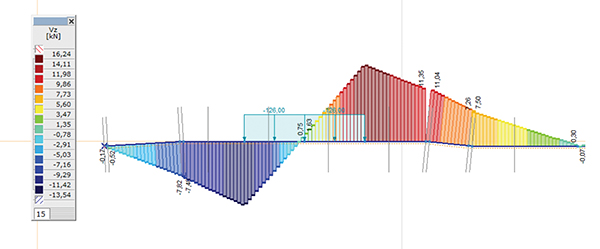

20. ábra. Nyíró­erő­ábra C=0,20 N/mm3 ágyazási tényező esetén fellovagolt alj feltételezésé­vel külpontos terhelés mellett

A 17–20. ábrákon két ágyazási tényező esetén a külpontos terhelésből meghatározott nyíróerőábra látható, megfelelően alávert és fellovagolt alj esetén is. A program megjelenítése miatt az ábrákon csak a mértékadó félalj látható.

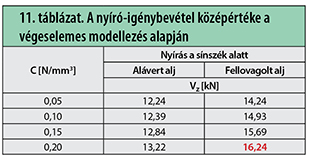

A modellezés során meghatározott nyíró-igénybevételek közép­értékeit a 11. táblázat foglalja össze.

A 11. táblázat alapján látható, hogy az alátámasztási merevség növekedésével együtt a nyíró-igénybevételek is növekednek, valamint a fellovagolt aljak esetén nagyobb értékeket kapunk, mint a megfelelően alávert aljak esetén. A nyíróerő középértékének maximuma 16,24 kN.

A cikk folytatódik, lapozás:« Előző12345678Következő »
