Alagútfalazatok termikus vizsgálata (5. rész) – A tűzhatás teljesítményalapú jellemzése

Cikkünk első négy részében [1–4] sorra vettük azokat az elméleti és gyakorlati ismereteket, amelyek birtokában az alagútfalazatok felmelegedésének számítása, valamint az alagútfalazat tartószerkezeti tervezése elvégezhető. Ezeket az ismereteket kiegészítve cikkünk ötödik részében olyan speciális kérdéssel foglalkozunk, ami részben túlmutat a tervezési meggondolásokon, de nem megkerülhető a tűzeseti diagnosztika és rekonstrukció szempontjából, ahol a tűzhatás pontos számszerűsítése alapvető fontosságú.


Abban az esetben, ha az éghető anyag jelentős mennyiségű nedvességtartalommal rendelkezhet, szükségessé válhat fűtőértékének módosítása az [5] előírása alapján. Az anyag nedvességtartalmát figyelembe vevő fűtőérték a 6. képlet segítségével határozható meg.

ahol:
Hu: a nedvességtartalom fűtőértékét is tartalmazó névleges fűtőérték [MJ/kg],
Hu0: a száraz anyag névleges fűtőértéke [MJ/kg],
u: a száraz súly százalékában kifejezett nedvességtartalom [%].
Az éghető anyagok Hu névleges fűtőértékére az [5] tesz ajánlást, de egyéb szakirodalmakban is fellelhetők értékek [6]. A cikkünk terjedelmi korlátjai miatt a fűtőértékre vonatkozó értékeket nem közöljük.
Az MSZ EN 1991-1-2:2005 [5] szerinti számítás legsarkalatosabb pontja az m égési tényező meghatározása. Az E3. pont szerint értékét a tűzteher jellege és a rendeltetés figyelembevételével kell meghatározni. Az elsődlegesen cellulóztartalmú anyagok esetén értékét 0,8 értékben határozza meg. Szerencsére a korábbi tűzvédelmi gyakorlat most is a tervezőt segíti, hiszen tűzterhelés meghatározására a [6] hasonló fizikai tartalmú tényező alkalmazását mutatja be. Így a szabvány szerinti érték meghatározható. Most is célszerűen szétválasztandó az állandó és az időleges tűzterhelés.
Az időleges tűzterhelésre vonatkozó égési tényező meghatározása a [6] szerinti tényezők súlyozott átlagának képzésével állítható elő a 7. képlet segítségével.

ahol:
midőleges: az időleges tűzterheléshez tartozó égési tényező értéke [-],
Mk,időleges,i: az i jelű ideiglenes tűzterhelést jelentő anyag mennyisége [kg],
Hu,időleges,i: az i jelű ideiglenes tűzterhelést jelentő anyag névleges fűtőértéke [MJ/kg],
ami,i: az i jelű ideiglenes tűzterhelést jelentő anyagra jellemző égési tényező [-].

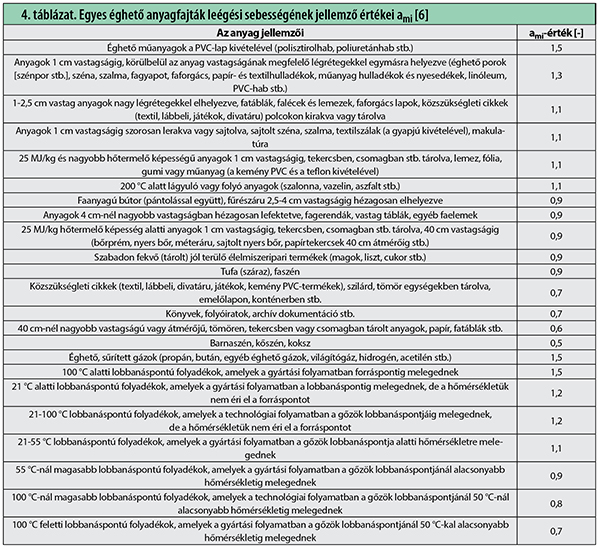

Az egyes anyagokra jellemző ami-értékeket a [6] alapján a 4. táblázat foglalja össze, amelyet fontosságánál fogva cikkünkben közlünk.


Az egyes ami-értékek csökkentésére a [6] tesz ajánlást, de ennek ismertetésétől cikkünkben eltekintünk, mivel figyelembevételéhez az alkalmazott technológiák pontos ismeretére lenne szükség.
Az állandó tűzterheléshez tartozó égési tényező meghatározása jelentősen leegyszerűsödik a [6] alapján, hiszen az as tényező értékére egységesen 0,9 érték felvételét javasolja, ahogy az a 8. képletben is látható.

ahol:
mállandó: az állandó tűzterheléshez tartozó égési tényező értéke [-],
Mk,állandó,i: az i jelű állandó tűzterhelést jelentő anyag mennyisége [kg],
Hu,állandó,i: az i jelű állandó tűzterhelést jelentő anyag névleges fűtőértéke [MJ/kg],
as: az állandó tűzterhelést jelentő anyagokra jellemző égési tényező [-].
Az összegzett tűzterheléshez tartozó égési tényező a 9. képlet segítségével határozható meg.

ahol:
m: az [1] szerinti égési tényező [-],
qf,k,időleges: az időleges fajlagos tűzteher karakterisztikus értéke [MJ/m2],
midőleges: az időleges tűzterheléshez tartozó égési tényező értéke [-],
qf,k,állandó: az állandó fajlagos tűzteher karakterisztikus értéke [MJ/m2].
mállandó: az állandó tűzterheléshez tartozó égési tényező értéke [-].

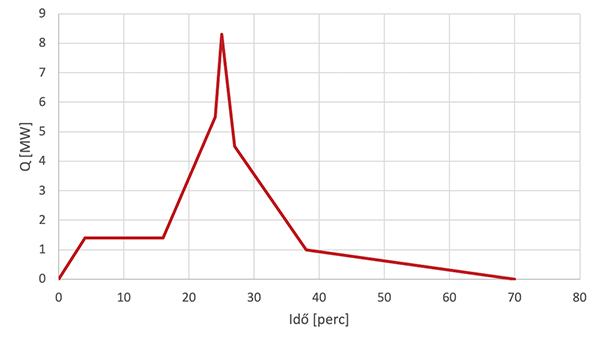

1. ábra. Személygépkocsitűz hőkibocsátás-idő grafikonja. (Forrás: saját szerkesztés)
A bemutatásra került számítási metódus alapján a fajlagos tűzteher tervezési értéke meghatározható, amely mind a paraméteres tűzgörbék, mind a lokális tüzek vizsgálata során bemenő paraméter. Cikkünkben csak az utóbbi bemutatására fókuszálunk, ennek alkalmazásához következő lépésben a hőkibocsátás számszerűsítését mutatjuk be a továbbiakban.
